Relógio Comparador

Capitulo 5 - Relógio comparador

Conhecendo o relógio comparador figura 1:

Capa do fuso
Limitador de tolerância
Contador de voltas
Canhão
Fuso
Ponta de contato
Ponteiro principal
Parafuso de fixação do aro
Aro
Mostrador

sentido anti-horário, a diferença será negativa, ou seja, a peça apresenta menor dimensão que a estabelecida.

Existem vários modelos de relógios comparadores. Os mais utilizados possuem resolução de 0,01 mm. O curso do relógio também varia de acordo com o modelo, porém os mais comuns são de 1 mm, 10 mm, .250″ ou 1″.

5.1 – Exemplos de como medir usando o relógio comparador

Este relógio comparador da figura 2, tem uma escala total de 10,00 mm (dez milímetros) cada divisão representa 0,01 mm (um centésimo de milímetros).

Exemplo: Se o ponteiro principal movimentar-se de 0 a 10, temos 0,10 mm (dez centésimos de milímetros), de 0 a 50, temos 0,50 mm (cinqüenta centésimos de milímetros) e assim sucessivamente.

Quando o ponteiro principal movimenta, também se movimenta o ponteiro contador de voltas, este ponteiro tem uma escala dividida em milímetros, ou seja, de 0 a 1= 1,00 mm (um milímetro), de 0 a 3= 3,00 mm (três milímetros) e assim sucessivamente, note que o ponteiro contador vai de 0 a 10 mm, exatamente como o citado acima. Isto quer dizer que: É um relógio comparador de 10,00 mm.

Se for preciso uma leitura de uma medida inteiro com frações de milímetros usa se observar os dois ponteiros conjuntos, exemplo:

Suponhamos uma medida de -2, 29 mm (menos dois milímetros e vinte e nove centésimos) sobre uma base que tem medidas de 10,00 mm (dez milímetros) e uma segunda base menor 2,29 mm.Veja na figura 3:

Observe que: O ponteiro menor vai estar posicionado um pouco a frente do numero 8 e o ponteiro grande na marca de -20 +(-) 9 traços, que corresponde a -0,29 mm, este exemplo é de medida negativa (anti-horaria). Para medidas positivas (horaria) basta inverter os processos.

É bom ressaltar que este tipo de ferramentas de medidas trabalha com duas escalas:

Escala positiva (horário)

Escala negativa (anti-horário)

É simples de entender:

Os ponteiros do relógio comparador se movimentam para ambos os lados, temos então, que quando existir uma leitura horária, ou seja, acima do zero as medidas serão positivas (maior ou fechada), e anti-horárias abaixo de zero as medidas serão negativas (menor ou abertas).

Há principio é um pouco complicado de entender, mais a frente deste curso serão associados e explicados outros tipos de ferramentas de precisão, e que serão necessários um relógio comparador para que ambas funcione.

5.2 – Onde é aplicado e o que se mede com relógio comparador?

Alguns exemplos onde é aplicado medidas com este instrumento:

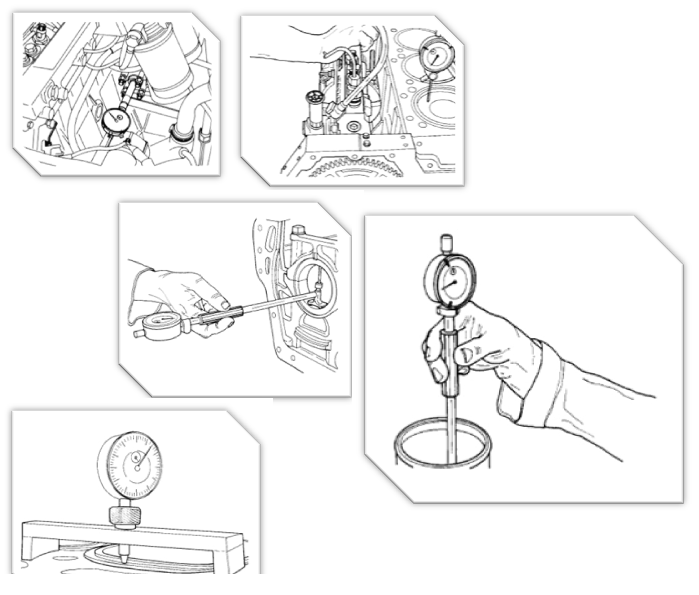

Em retifica de motores são bastante empregados em máquinas, através de suportes para medições de alturas, profundidades, cortes, ferramentas especiais para sincronismos de bombas injetoras e juntamente com súbitos, que servem para medir diâmetros de cilindros, alojamentos de mancal, bielas, etc. Vejam nas figuras 4:

Figura 4

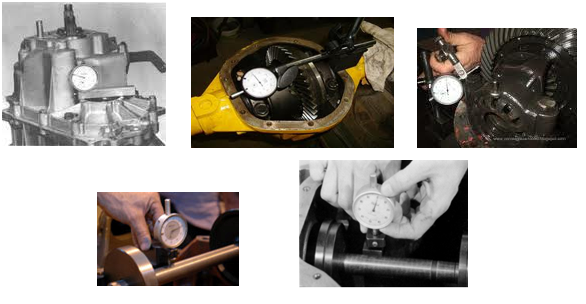

Em oficinas mecânicas: são usados para medir folgas axiais, radiais, folgas de dentes de engrenagens de câmbios, diferenciais para conferir altura de pistões, camisa do motor, folga axial de virabrequim, empenamento de volante, profundidade do pinhão do diferencial, etc.Vejam nas figuras 5:

Figuras 5

O relógio comparador só é possível usá-lo através de suportes, ferramentas especiais, súbitos ou fixado em suportes apropriados em maquinas e equipamentos.

Em retificas de motores é preciso associar três ferramentas para aferimentos de um determinado ponto. Por exemplo, para medir o diâmetro de um cilindro do bloco de um motor, faz se necessário o uso do micrometro, súbito (suporte especial para o relógio comparador) e o relógio comparador, Veja a figura 6 modelo de súbito:
